Tổ máy phát điện Baudouin 45/50kva 3 pha 50hz 1500v/p 220/380V

ĐẶC TÍNH TIÊU CHUẨN TỔ MÁY PHÁT ĐIỆN

Nhãn hiệu

BAUDOUIN

• Thiết kế để chạy liên tục hoặc dự phòng
• Bộ điều khiển vi xử lý với đầy đủ chức năng
• Motor đề và máy sạc ắc quy
• Két nước, cánh quạt và khớp nối cứng/mềm
• Lọc dầu, nhớt, gió dễ dàng tháo lắp
• Khớp nối đồng trục theo tiêu chuẩn quốc tế
• Đầu  phát một bạc đạn, không chổi than
• Cấp cách điện H/H, cấp bảo vệ IP23
• MCCB đóng/cắt đầu ra
• Bình ắc quy, dây nối và giá đỡ
• Khung đế và cao su giảm chấn
• Bô giảm âm và khớp nối đàn hồi
• Tài liệu vận hành, bảo trì và sửa chữa

Các kết cấu chính của tổ máy:

• Động cơ: xem thông số phần động cơ
• Đầu phát: xem thông số phần đầu phát
• Bảng điều khiển: xem thông số bảng ĐK
• Khung sườn và thùng dầu:

-  Toàn bộ máy được đỡ bằng khung thép hàn ghép

-  Sơn theo công nghệ sơn tàu biển có tuổi thọ cao

-  Lắp giảm rung giữa máy và khung sườn

Tiêu chuẩn và chứng chỉ:

Tổ máy: ISO9001:2008

Động cơ:ISO 3046/1-1995(F)

Đầu phát: BS EN 60034, BS5000, VDE

0530, NEMA MG1-32, IEC34, CSA C22.2-100, AS1359.BS EN ISO 9001

Model

B50D5

Động cơ

4M06G50/5

Bảng điều khiển

DEEPSEA

Công suất dự phòng

50KVA/40KW

Công suất liên tục

45KVA/36KW

Điện áp pha/dây

220-231V/380-400V

Số pha, số dây

3, 4

Dao động điện áp

± 1 %

Tần số; vòng tua

50Hz, 1500v/p

Hệ số công suất

0.8

Điều tốc

Điện tử

Phun nhiên liệu

Trực tiếp

Dao động tần số

0%

Hệ thống giải nhiệt

Két nước, quạt gió kết hợp turbo

HT điện điều khiển

Ac quy

Nhiệt độ môi trường

40 ⁰C-nhiệt đới

Tiêu chuẩn khí thải

EU Stage II

Loại nhiên liệu

Diesel

Thùng nhiên liệu

Máy trần: 115 Lít

Máy cách âm: 232 Lít

Tiêu hao nhiên liệu

          50% tải

          75% tải

          100% tải

3.30 L/h

8.00 L/h

10.70 L/h

ĐẶC TÍNH KỸ THUẬT ĐỘNG CƠ

Nhãn hiệu

BAUDOUIN

BAUDOUIN hoạt động đa nghành nghề như ô tô, công nghiệp, tàu thuyền… Có văn phòng trên hơn 30 quốc gia và trên 400 trạm dịch vụ ủy quyền. Sản phẩm của BAUDOUIN bán ra hơn 100 quốc gia và vùng lãnh thổ trên khắp thế giới. Số lượng tồn kho động cơ lên tới 250.000 và động cơ thủy 100.000. BAUDOUIN cung cấp dãy công suất động cơ lên tới hơn 4000kw.

• Thiết kế chạy liên tục, môi trường khắc nghiệt
• Chạy dầu, dùng cho máy phát điện
• 4 thì, giải nhiệt bằng nước
• Sensor, cảm biến và dây nối
• Thời gian bảo trì 250giờ/06 tháng
• Môi trường làm việc 40⁰C

Model

4M06G50/5

Công suất liên tục

44KWm

Công suất dự phòng

48KWm

Loại động cơ

4 thì, giải nhiệt bằng nước

Hệ thống phun nhiên liệu

Phun trực tiếp, tự đốt cháy

Số xilanh, cách sắp xếp

4, Inline

Vòng tua

1500V/P

Kích thước xilanh

89 x 92mm

Dung tích nạp xả

2.3 Lít

Tỷ số nén

17.5:1

Số van/Xilanh (Nạp/Xả)

2 Van (1/1)

Hệ thống khởi động

Motor đề, ắc quy

Hệ thống làm mát

Két nước tuần hoàn, kết hợp quạt gió và Turbo

Phương pháp làm mát

Nước & dung dịch tuần hoàn cưỡng bức

Hệ thống bôi trơn

Bơm nhớt, fin lọc

Phương áp bôi trơn

Bơm cưỡng bức áp lực hoàn toàn

Dung tích nhớt bôi trơn

9.5 Lít

Loại nhớt

15W40

Hệ thống nhiên liệu

Bơm dầu cấp, bơm tay, fin lọc

Hệ thống điều tốc

Điện tử

Nhiên liệu

Dầu Diesel

ĐẶC TÍNH KỸ THUẬT ĐẦU PHÁT

Kiểu đầu phát

1 bạc đạn, không chổi than, từ trường quay

Đầu phát đồng bộ sản xuất theo công nghệ nổi tiếng của Anh Quốc là hãng STAMFORD, có chất lượng, sự tin cậy và sự cải tiến. Phù hợp để lắp ráp với tất cả các loại động cơ. cho nghành công nghiệp, tàu biển xa bờ, thương mại, xây dụng, viễn thông, hầm mỏ, và các ứng dụng dự phòng hoặc liên tục khác.

Các tiêu chuẩn: BS EN 61000-6-2 & BS EN 61000-6-4,VDE  0875G, VDE 0875N.

• Startor quấn theo bước 2/3 giảm sóng hài
• Diode quay có tuổi thọ cực cao
• Tự giải nhiệt bằng gió cưỡng bức
• Terminal nối dây chắc chắn và thẩm mỹ

Khớp nối

Đồng trục

Công suất liên tục

40-50KVA

Điện áp pha/dây

220-231V/380-400V

Số pha, số dây

3, 4

Tần số, vòng tua

50Hz, 1500V/P

Dao động điện áp

± 1%

Độ sụt điện áp (droop)

0%

Hệ thống kích từ

AVR, kích từ độc lập

Cấp cách điện

H/H

Cấp bảo vệ

IP23

Số đầu dây

12, re-connectable

Số cực

4

Khả năng quá tải cho phép

110% 1 giờ trong mỗi 12 giờ chạy máy

Khả năng vượt tốc

2250

ĐẶC TÍNH KỸ THUẬT BẢNG ĐIỀU KHIỂN

• Nhãn hiệu : DEEPSEA
• Model       : DSE4520
• Gồm bộ điều khiển, nút nguồn, nút dừng khẩn cấp
  • Được gắn lên mặt cửa
  • Chế độ tay/tự động dễ dàng vận hành
  • Tích hợp chức năng điều khiển ATS hoặc cổng điều khiển từ xa
  • Điều khiển, giám sát, bảo vệ an toàn
  • Giám sát điện áp/dòng điện 3 pha
  • Hiển thị điện áp pha – trung tính: L1-N, L2-N, L3-N
  • Hiển thị điện áp pha – pha: L1-L2, L2-L3, L3-L1
  • Hiển thị dòng điện: L1, L2, L3
  • Hiển thị tần số Hz
  • Hiển thị áp suất nhớt động cơ
  • Hiển thị nhiệt độ động cơ
  • Hiển thị công suất KW và KWh phát ra
  • Hiển thị nhiệt độ động cơ
  • Hiển thị công suất KW và KWh phát ra
  • Hiển thị hệ số công suất cosø
  • Hiển thị điện áp bình ắc quy

• Hiển thị cảnh báo bảo trì định kỳ
• Hiển thị và đếm thời gian chạy máy
• Bảo vệ điện áp cao/thấp
• Bảo vệ tần số cao/thấp
• Bảo vệ quá dòng/quá tải
• Bảo vệ áp suất nhớt thấp
• Bảo vệ nhiệt độ máy cao
• Bảo vệ khởi động/tắt máy không được
• Bảo vệ điện áp ắc quy cao/thấp

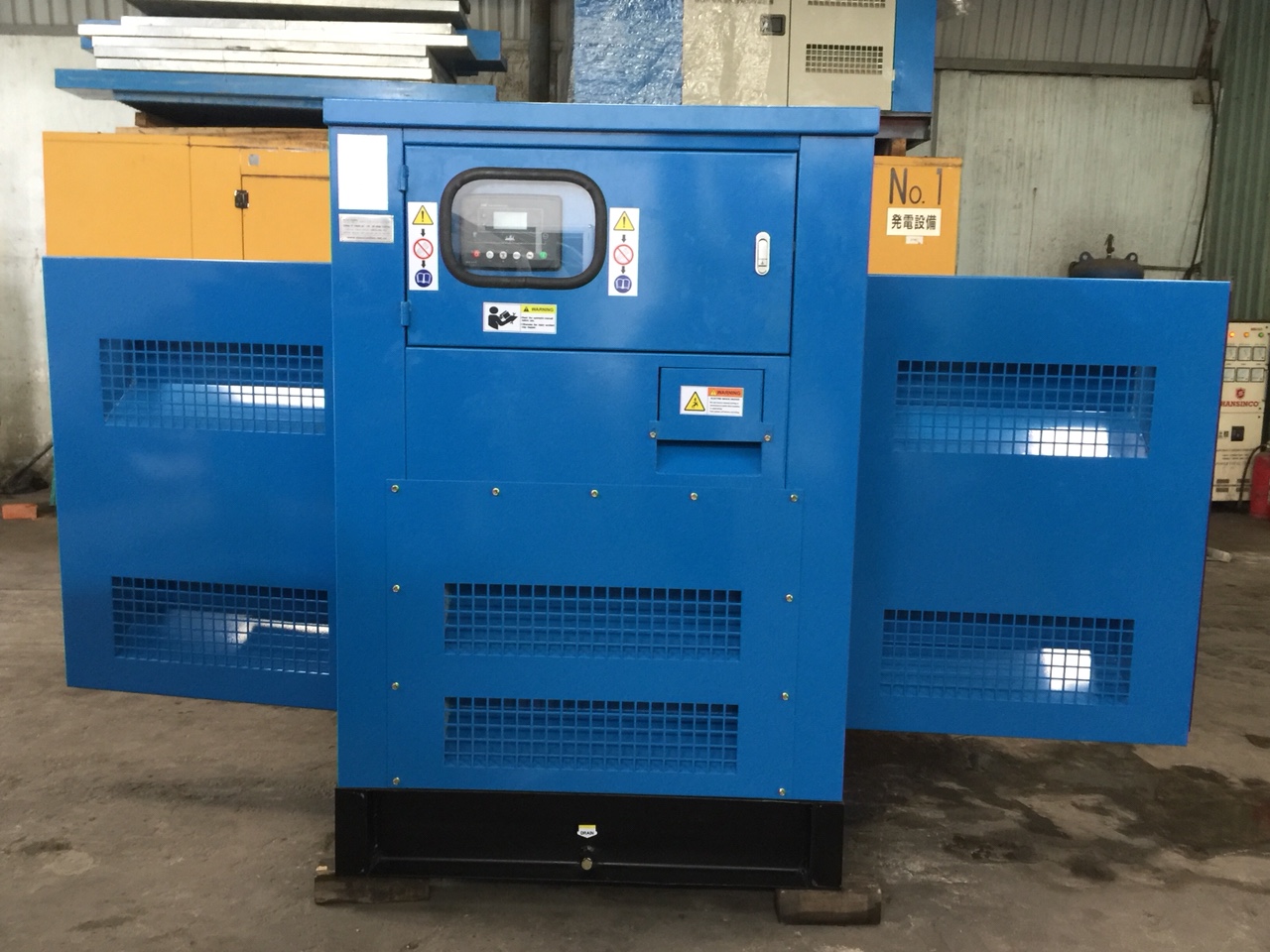

Vỏ cách âm

Sản xuất

Việt Nam

Độ ồn

dB

73 ± 5/7m

Tôn dầy

mm

2 ± 5%

Sơn

Tĩnh điện

Lắp đặt

Trong nhà hoặc ngoài trời

Vật liệu cách âm/chống cháy

Musse/rock-wool

• Khung sắt chữ U chắc chắn cho việc vận chuyển, lắp dặt
• Thiết kế gió vào/gió ra hợp lý đảm bảo giải nhiệt tốt cho máy ngay cả khi chạy hết công suất
• Thiết kế các cửa đủ rộng để quan sát thông số và bảo trì, sửa chữa
• Trong trường hợp cần thiết có thể thiết kế đặc biệt phù hợp với vị trí đặt máy hoặc theo đơn đặt hàng

Các tùy chọn khác

Tủ chuyển nguồn tự động (ATS)

Tủ hòa đồng bộ (Synchronized panel)

Xe kéo di động (Trailer)

Hệ thống giải nhiệt rời (Remote radiator)

Bộ phụ tùng cho một/hai năm sử dụng

Bảo hành hơn 12 tháng

Kích thước

Máy trần

Cách âm

Dài (L)

1655mm

2250mm

Rộng (W)

650mm

900mm

Cao (H)

1050mm

1252mm

Nặng

925kg

1300kg
